Palettes en bois : caractéristiques, types, dimensions

Les palettes en bois sont les plus fréquemment utilisées, et se composent de cinq modèles principaux, décrits ci-dessous. Bien que les dimensions les plus communes soient celles de la palette Europe ou Europalette (1 200 x 800 mm), d'autres mesures standards existent, comme les palettes de 1 200 x 1.000 mm et de 1 200 x 1 200 mm. Selon le type de charge, notamment dans le secteur de la grande distribution, il est courant d'utiliser les palettes de 800 x 600 mm, appelées demi-palettes, car leurs dimensions sont équivalentes à une demi europalette. La qualité des palettes, peu importe l'utilisation, doit être irréprochable.



Palettes en bois de type 1 : les plus utilisées

C'est le modèle le plus utilisé et aussi le seul à pouvoir être employé dans tous les systèmes de stockage, à condition que ses patins (les supports inférieurs sur lesquels est posée la plate-forme où repose la charge) s’appuient perpendiculairement sur les lisses des rayonnages, les rails de guidage ou les convoyeurs à rouleaux :

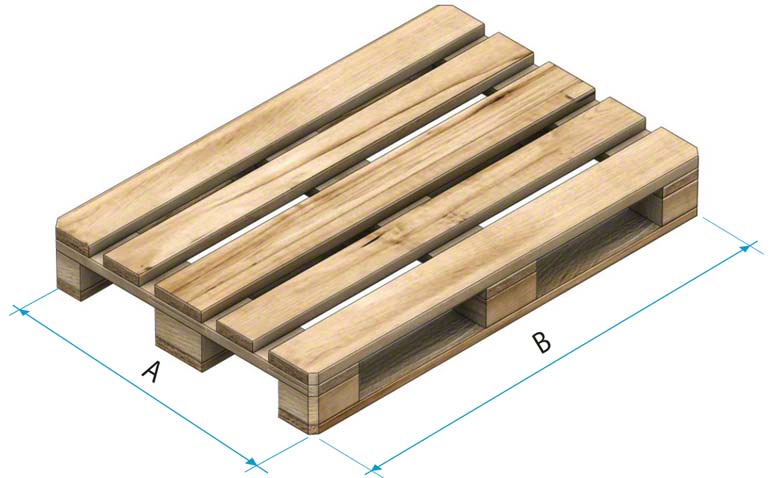

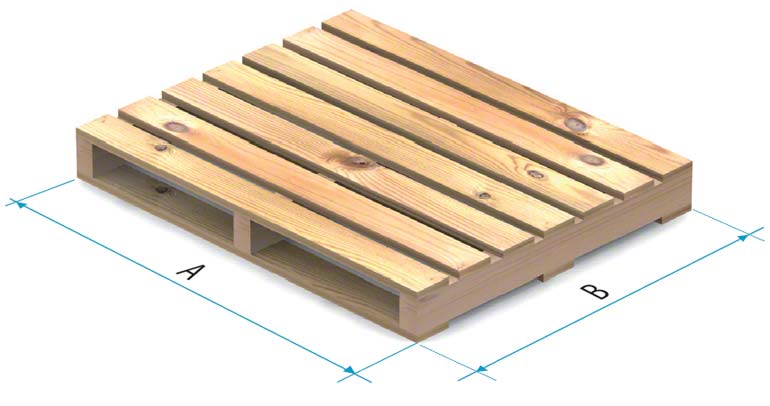

Palette en bois de type 1



Longueur (B) Profondeur (A)
1200 800
1000
1200

Dimensions nominales en mm



Caractéristiques

  • Elles peuvent être manipulées par tout type de chariot ou d’engin de manutention de palettes.
  • Ces palettes sont idéales pour les entrepôts automatiques.
  • La norme européenne NF EN 13698-1 (Spécification de produit pour les palettes - Partie 1 : fabrication des palettes en bois, dimensions 1 200 mm x 800 mm) spécifie les modalités fabrication. Les palettes conformes aux exigences de cette norme sont nommées palettes EUR-EPAL ou palette Europe.
  • Les palettes de 800 x 1 200 mm ne sont pas toutes des palettes EUR-EPAL. Ces dernières sont identifiées par un logo circulaire contenant les lettres EUR.
  • Les palettes de 1 000 x 1 200 mm et de 1 200 x 1 200 mm fabriquées selon les critères et la qualité de la palette EUR-EPAL sont dites « type palette Europe ».



Manutention

Palettes en bois de type 1 et 2



  • Elles doivent toujours être manipulées par le côté accessible (selon l’illustration ci-dessus) :
    • Côté A : stockage en rayonnages classiques, par gravité et en push-back à rouleaux.
    • Côté B : stockage en rayonnages par accumulation, push-back à chariots et Pallet Shuttle.
      Sur les rayonnages classiques, des traverses pour palettes doivent être installées.



Palettes en bois de type 2 : très populaires dans d'autres pays

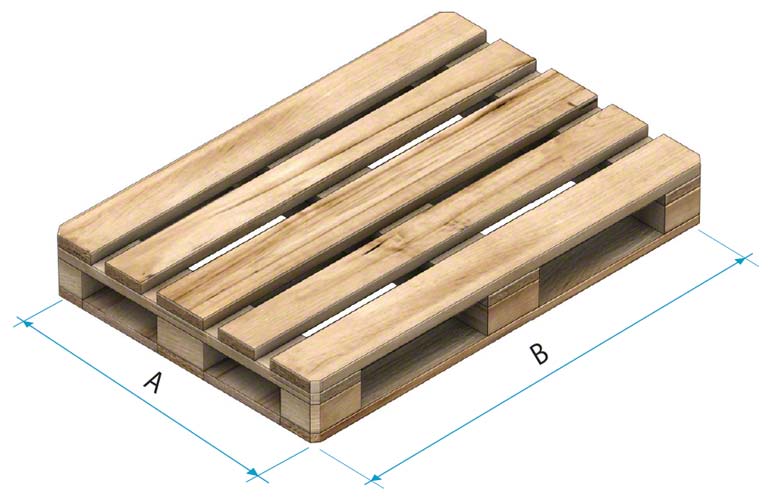

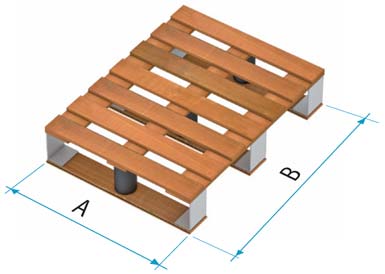

Palette de type 2





Longueur (B) Profondeur (A)

1200

800
1000
1200

Dimensions nominales en mm

Caractéristiques

  • L’utilisation de ce type de palette est assez généralisée dans certains pays, en particulier dans les dimensions 1 000 x 1 200 mm.
  • Palettes appropriées pour le stockage sur rayonnages à palette, par accumulation, pushback à chariots et Pallet Shuttle.
  • Leur stockage dans les systèmes par gravité et push-back à rouleaux n'est pas recommandée.
  • Ces palettes ne conviennent pas pour la manutention sur transtockeurs ou chariots à mât bidirectionnel, à moins de les soulever par la partie inférieure.
  • Elles ne sont pas appropriées pour la manutention avec gerbeurs.
  • Elles ne conviennent pas non plus pour les convoyeurs automatiques à rouleaux ; il est préférable d’utiliser dans ce cas des convoyeurs automatiques à chaînes.



Palettes de type 3 et 4 : pour autre stockage

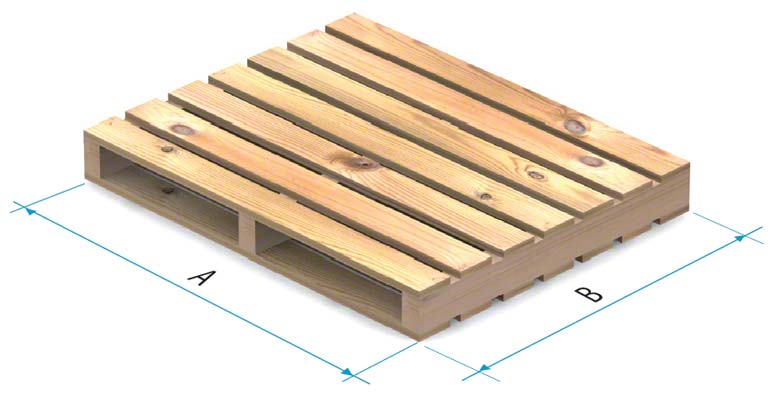

Palette de type 3

Palette de type 3



Type 3
Longueur (B) Profondeur (A)
1200 1000
1200

Dimensions nominales en mm



Palette de type 4

Palette de type 4



Type 4
Longueur (B) Profondeur (A)
1200 1000
1200

Dimensions nominales en mm

Caractéristiques

  • Les palettes de type 3 et de type 4 sont appropriées pour le stockage sur rayonnages à palette, par accumulation, pushback à chariots et Pallet Shuttle.
  • Elles ne sont utilisables ni avec les systèmes par gravité ni avec le push-back à rouleaux.
  • Lorsqu’elles sont stockées sur des rayonnages classiques, des marges doivent être prévues : deux situations, illustrées ci-dessous, peuvent se présenter. Ces deux situations sont interdites, car elles représentent un risque pour la sécurité de l’installation et l’intégrité du chargement.



Manutention

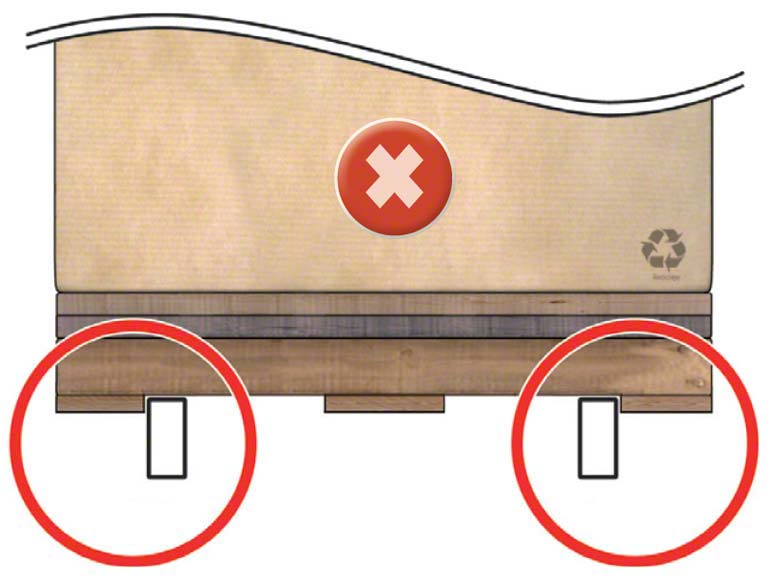

La surface de palette reposant sur la lisse est très faible, la palette peut tomber.

La surface de palette reposant sur la lisse est très faible, la palette peut tomber.

La lisse est proche de la planche inférieure. Le chariot, en prenant la palette, peut déformer la lisse.

La lisse est proche de la planche inférieure. Le chariot, en prenant la palette, peut déformer la lisse.

Palettes de type 5A et 5B : les "demi-palettes"

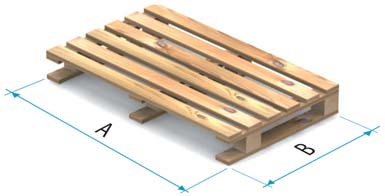

Côtés palette de type 5APalette de type 5A

Palette de type 5A



Type 5A
Longueur (B) Profondeur (A)
800 600

Dimensions nominales en mm



Côtés palette de type 5BPalette de type 5B

Palette de type 5B





Type 5B
Longueur (B) Profondeur (A)
600 800

Dimensions nominales en mm



Caractéristiques

  • Ces palettes sont également appelées demi-palettes, car leurs dimensions sont réduites de moitié par rapport à celles d’une palette de 1 200 x 800 mm.
  • Ces palettes sont fréquemment utilisées dans le secteur de la distribution de produits de grande consommation, car elles facilitent la distribution de quantités plus adaptées à leur commercialisation.
  • En outre, leur taille convient parfaitement à leur manutention dans les points de vente (les supermarchés, par exemple).
  • Pour les stocker sur des rayonnages à palette, il est nécessaire de placer des traverses ou une surface d’appui sur les lisses.
  • Seule la palette 5A peut être stockée sur des rayonnages dynamiques, avec toutefois certaines restrictions.



Manutention

  • Pour toute autre utilisation, elles doivent être déposées par paires sur des palettes EUR-EPAL de 1 200 x 800 mm (lorsqu’elles sont utilisées ainsi, les palettes de support sont appelées palettes esclaves ou palettes mères).
  • Elles peuvent être manipulées au moyen de tout type de chariot. Il est néanmoins conseillé de tenir compte des dimensions des fourches.
  • À moins d’utiliser des palettes esclaves, ces palettes ne peuvent être déplacées que sur des convoyeurs automatiques disposant soit d’un plus grand nombre de rouleaux que les convoyeurs automatiques classiques, soit de quatre chaînes.



Autres palettes

Les cinq types de palettes en bois présentés ci-dessus sont les plus fréquents mais d'autres modèles existent. Il existe d'autres normes internationales de construction précisant les dimensions, les formes, les types de bois, de clous, etc., utilisées au niveau international.

En dehors de cette norme, il existe d’autres palettes, comme celles présentées ci-dessous qui, en dépit de leurs dimensions extérieures similaires à celles de la palette Europe, ne sont pas fabriquées selon les mêmes critères, leur résistance pouvant de ce fait ne pas être appropriée ou conforme à l’attendue.

Sur le marché, il existe une grande variété de palettes différentes des types 1, 2 et 3 (du point de vue des dimensions comme de la construction). Leur stockage sur rayonnages et leur manutention posent toutefois des problèmes et requièrent des traitements particuliers et une mise en place d’éléments complémentaires sur les rayonnages.

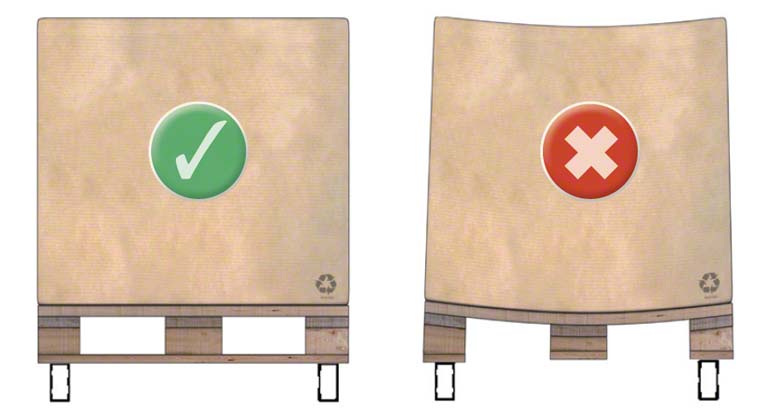

Une attention particulière doit être portée aux palettes dites à usage unique : bien qu’elles soient aux dimensions normalisées, l’épaisseur et la qualité de leur bois ne leur permettent pas d’être directement stockées sur des rayonnages.

Voici quelques palettes pouvant poser des problèmes :


Copeaux de bois compressés

Copeaux de bois compressés

Deux entrées, double face, réversible

Deux entrées, double face, réversible


Quatre entrées, double face, réversible

Quatre entrées, double face, réversible

Quatre entrées, double face, non réversible (usage unique)

Quatre entrées, double face, non réversible (usage unique)



Deux entrées, double face, non réversible

Deux entrées, double face, non réversible

Quatre entrées, double face, non réversible

Quatre entrées, double face, non réversible


Deux entrées, une seule face, non réversible

Deux entrées, une seule face, non réversible

Quatre entrées, double face, réversible

Quatre entrées, double face, réversible
